Cane Creek AngleSet Kit ZS44/28,6 – EC56/40 Tapered Steuersatz

Verwendung:
Für 1 1/8″ Steuerrohre oben und 1.5″ unten in Kombination mit tapered / konischen Gabeln konzipiert.
Spezifikationen:Obere Lagerschale:Einbaumaß 1 1/8″Untere Lagerschale:Einbaumaß 1.5″Gabelschaft:tapered 1 1/8″ , 1.5″Bauart:Semi Integriert (ZS), Standard Ahead (EC)Technische Daten:Material:Aluminium 7075Lagerung:IndustrielagerLagersitz:45° x 36° (oben)Features:winkelverstellbarer Steuersatz aus 7075er Aluminiumunabhängig von der Steuerrohrlängeselbstjustierender Mechanismus zur genauen VorspannungEinstelloptionen: +/- 0,5°, +/- 1°, +/- 1,5°durch Drehung der Versatzschale um 180° entsteht ein flacher oder steilerer LenkwinkelOffset-Lagerschale muss in Flucht zur Rahmenachse eingepresst werdenzur Winkeländerung ist es nötig die Versatzlagerschale zu wechselnStandardized Headset Identification System (S.H.I.S.):Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatz (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil – vom ersten durch einen Schrägstrich getrennt – gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

EC:Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)ZS:Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)IS:Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)Ausführungen:ZS44/28,6 – EC56/40
Bauart: Semi Integriert (ZS), Standard Ahead (EC)Gabelschaft: 28,6 mmKonusgabelschaft: 40 mmSteuerrohr oben (Rahmen-Innendurchmesser): 44 mmSteuerrohr unten (Rahmen-Innendurchmesser): 56 mmLagerwinkel: 45°Einbauhöhe oben: 13 mmEinbauhöhe unten: 14 mmEinstellwinkel: +/- 0.5°, +/- 1°, +/- 1.5°Herstellernummer: BAA0504K

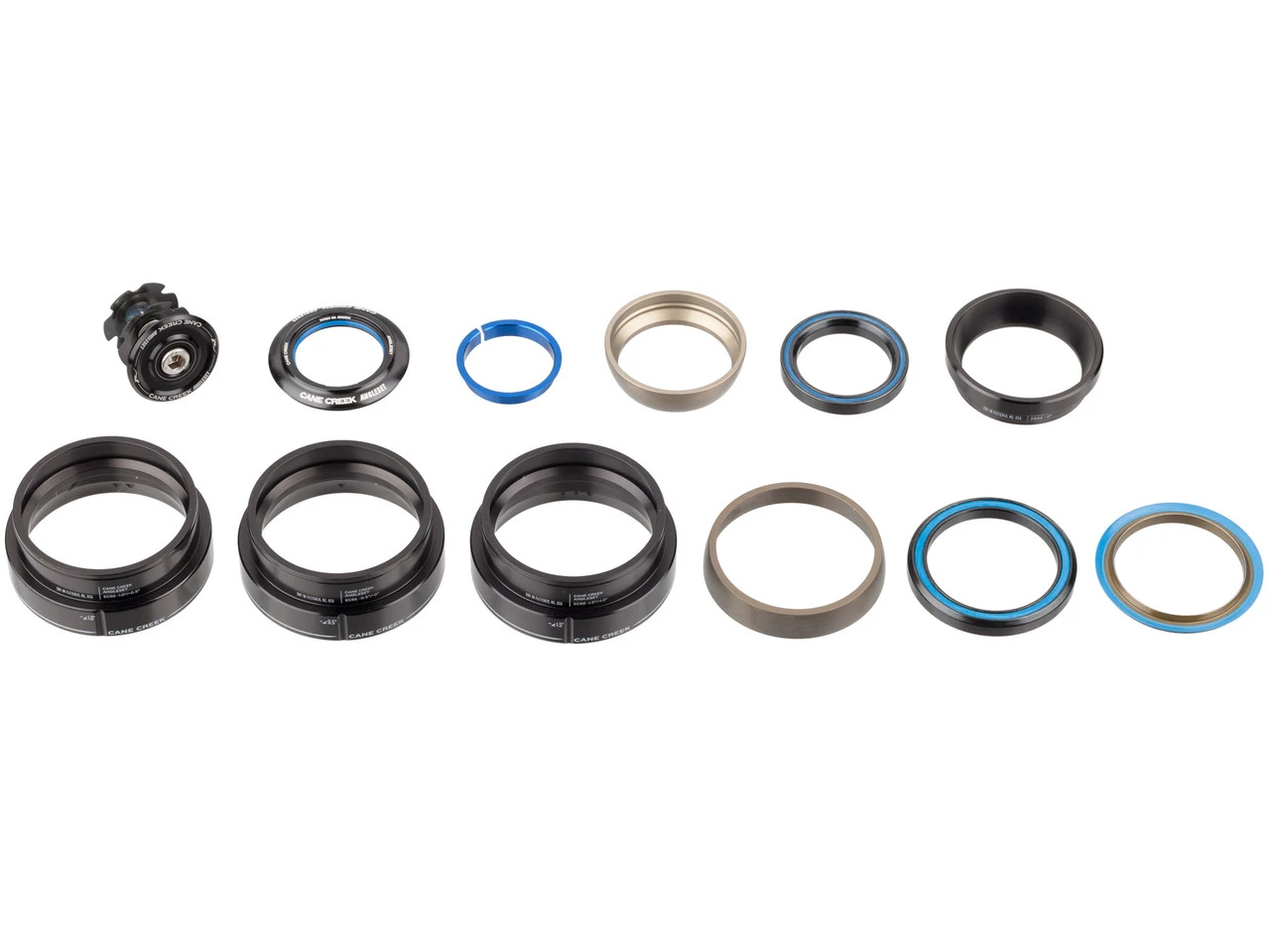

Lieferumfang:1 x Lagerschale Cane Creek 0°1 x Lagerschale Cane Creek 0,5°1 x Lagerschale Cane Creek 1,0°1 x Lagerschale Cane Creek 1,5°2 x Industrielager Cane Creek2 x Gimball Cane Creek1 x Zentrierring Cane Creek1 x Gabelkonus Cane Creek 1.5″ (40 mm)1 x Abschlusskappe Cane Creek1 x Ahead-Kappe Cane Creek1 x Kralle Cane Creek 1 1/8″1 x Innensechskantschraube Cane Creek
